Jackplate Baikal-2

Ручной подъем, до 200 кг., с широким креплением

Ручной подъем, до 200 кг с узким креплением

Ручной подъем, до 130 кг с широким креплением

27 000

р.

Подробнее

Jackplate Baikal-2STM

Ручной подъем, до 130 кг с узким креплением

24 000

р.

Подробнее

Jackplate Baikal 2E

В РАЗРАБОТКЕ

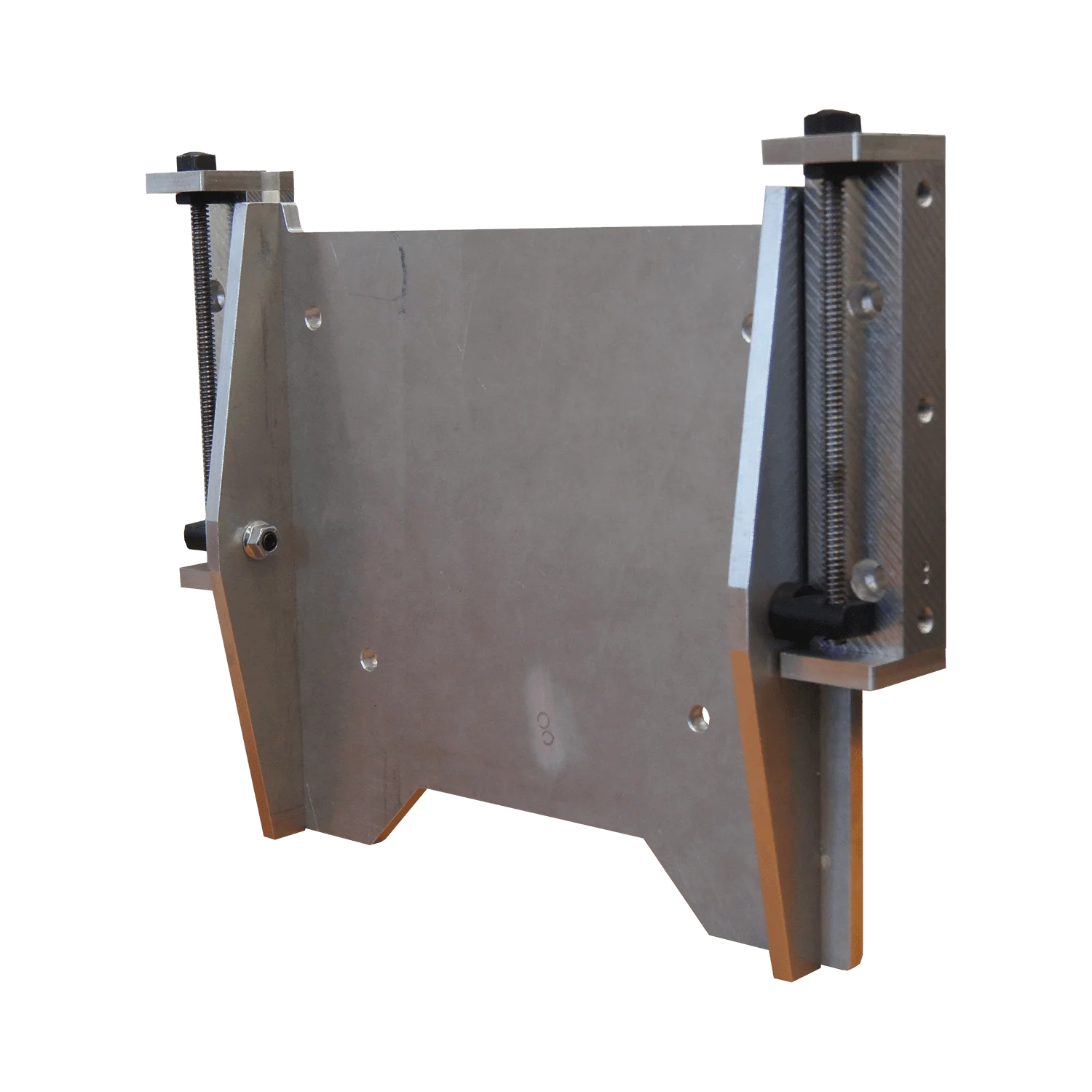

Jackplate Baikal-2

Временно недоступен

р.

Купить

Характеристики:
Регулирование подъема плиты: 180 мм
Масса: 9,5 кг
Материал: алюминий АМГ5(6)
Мощность ПЛМ: до 150 лс
Масса ПЛМ: до 200 кг
Номинальное тяговое усилие ПЛМ: до 1300 кгс
Крепление ПЛМ: болтовое, без крепления на струбцины
Габариты для расчета доставки: 55*40*10 см

Описание
Отличительной особенностью регулируемого транца Baikal является крайне малый вылет от транца лодки (setback) всего 24 мм для версии без регулировки угла наклона и 27 мм с установкой на регулируемый кронштейн.
Малый вылет регулируемого транца исключает необходимость продления дна или тоннеля лодки до интейка водомета, снижает нагрузку на транец лодки и не искажает динамических характеристик лодки.
Baikal-2 - версия с ручным подъемом. Применяется для точной настройки по высоте и углу наклона(опция) движителя, а также для быстрой замены движителя – винт/водомет без переустановки ПЛМ.
В стандартном исполнении регулируемые транцы Baikal имеют отверстия для крепления ПЛМ по стандарту BIA которым оснащены практически все ПЛМ с гидравлическим тримом или мощностью более 60 лс. Для моторов с иным расположением отверстий для крепления потребуется сверление подъемной плиты регулируемого транца.
В конструкции применены винты с трапецеидальной резьбой, допускающей значительные нагрузки и имеющей высокий ресурс. Установка регулировочных винтов с обеих сторон исключает возможность перекоса ПЛМ.
Транец Baikal-2 предназначен для ПЛМ с креплением не менее чем на 4 болта, крепление на струбцины - невозможно.
В процессе эксплуатации регулируемого транца Baikal-2, фиксатор откидывания ПЛМ должен быть отключен, позволяя ПЛМ откидываться при ударе о препятствие. В случае отсутствия такой возможности, например, ПЛМ с гидравлическим подъемом - следует устанавливать транец на кронштейн Kick-Up.
Настоятельно рекомендуем использовать рекомендации производителя ПЛМ по страховочному креплению мотора к транцу лодки.

Монтаж
Крепление регулируемого транца без кронштейнов выполняется с помощью 4-х винтов M12 стандарта DIN 912, 4 широких шайб DIN 9021 – 13мм, 4-х гаек DIN 934 М12 (размер под ключ – 19мм) – не входит в комплект, см. опции.
Для закрепления транца Baikal-2 требуется просверлить на транце лодки 4 отверстия диаметром 13мм, с шириной между отверстиями 463мм - для крепления транца Baikal-2 без кронштейнов, или 551 мм для крепления транца Baikal-2 с кронштейнами.

Скачать схему монтажа →
